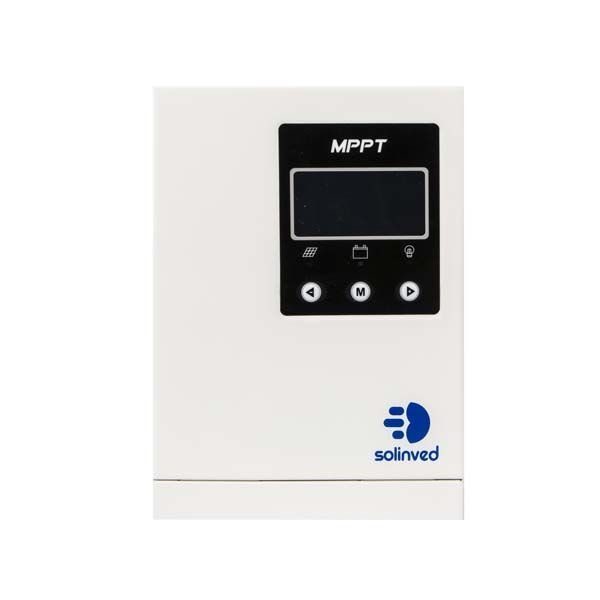

Solinved 80A MPPT Şarj Kontrol Cihazı 12V-48V Genel Özellikleri:
Solinved 80A MPPT Şarj Kontrol Cihazı, solar enerji sistemlerinde yüksek verimlilik sağlamak için geliştirilmiş bir üründür. Bu cihaz, Multi-stage MPPT şarj özelliği ile Bulk charge, Absorption charge ve Floating Charge modlarını destekler. Sıcaklık dengeli şarj voltajı sayesinde şarj işlemi güvenli ve etkili bir şekilde yönetilir. Ayrıca, deşarj kontrolü, batarya ters bağlantı koruması, solar panel ters bağlantı koruması ve aşırı ısınma koruması gibi bir dizi koruma özelliği ile donatılmıştır. Bu şarj kontrol cihazı, hem off-grid kullanıcılar hem de çeşitli solar uygulamaları için idealdir. 12V, 24V ve 48V sistem voltajlarını otomatik olarak algılayarak kullanıcı dostu bir deneyim sunar.
Solinved 80A MPPT Şarj Kontrol Cihazı 12V-48V Teknik Özellikleri:
Solinved 80A MPPT Şarj Kontrol Cihazı, yüksek performans ve güvenilirlik sunan bir dizi teknik özellik ile donatılmıştır. Sistem voltajı 12V/24V/48V olarak ayarlanabilir ve maksimum şarj akımı 80A'dir. Maksimum deşarj akımı ise 40A'dir. Cihaz, 150V (en düşük sıcaklıkta) ve 138V (25°C standart sıcaklıkta) maksimum PV açık devre voltajına sahiptir. Minimum PV voltajı 20V/40V/60V/80V olarak belirlenmiştir. Maksimum PV giriş gücü, 1040W (12V), 2080W (24V) ve 4160W (48V) seviyelerinde olup, maksimum PV giriş voltajı 5200W (48V)'dir. Bu cihaz, GEL, SLD, FLD ve USR (varsayılan) batarya türlerini desteklerken, özel lityum batarya konfigürasyonları da yapılabilir.
%99 MPPT en yüksek doğruluk ve %97 şarj verimliliği ile enerji yönetiminde üstün performans sergiler. Çok aşamalı (MPPT, Boost, Compensation, Variable) şarj kontrol modu, şarj sürecini optimize eder. Eşitleme şarj voltajı 14.6V/29.2V/43.8V/58.4V, Boost şarj voltajı 14.4V/28.8V/43.2V/57.6V, değişken şarj voltajı 13.8V/27.6V/41.4V/55.2V, kesilme düşük voltajı 10.8V/21.6V/32.4V/43.2V ve yeniden bağlanma düşük voltajı 12.6V/25.2V/37.8V/50.4V olarak ayarlanabilir. Cihazın kendi tüketimi <35mA (48V) olup, yük kontrol modu normal, ışık kontrolü, ışık ve zamanlama kontrolü, arka ışık kontrolü gibi modları içerir.
LCD ekranlı arayüzü ve alüminyum alaşımlı ısı emici ve soğutma fanı ile kullanımı kolaydır. 26822095 mm boyutlarında olup 4.7 kg ağırlığındadır. Çalışma sıcaklığı -20°C ile +55°C arasında ve depolama sıcaklığı -30°C ile +80°C arasında değişir. İletişim modu RS485 ve RJ45 portları ile sağlanır.
| Model | SOL-MPK60 | SOL-MPK80 | SOL-MPK100 |
|---|
| Sistem Voltajı | 12V/24V/48V Auto | 12V/24V/48V Auto | 12V/24V/48V Auto |
| Maksimum Şarj Akımı | 60A | 80A | 100A |
| Maksimum Deşarj Akımı | 30A | 40A | 40A |
| Maksimum PV Açık Devre Voltajı | 150V (en düşük sıcaklıkta) 138V (25°C standart sıcaklıkta) | 150V (en düşük sıcaklıkta) 138V (25°C standart sıcaklıkta) | 150V (en düşük sıcaklıkta) 138V (25°C standart sıcaklıkta) |
| Minimum PV Voltajı | 20V/40V/60V/80V | 20V/40V/60V/80V | 20V/40V/60V/80V |
| Maksimum PV Giriş Gücü | 780W (12V), 1560W (24V), 3120W (48V) | 1040W (12V), 2080W (24V), 4160W (48V) | 1300W (12V), 2600W (24V), 5200W (48V) |
| Batarya Türü | GEL, SLD, FLD ve USR (varsayılan), Lityum batarya özelleştirme | GEL, SLD, FLD ve USR (varsayılan), Lityum batarya özelleştirme | GEL, SLD, FLD ve USR (varsayılan), Lityum batarya özelleştirme |
| MPPT En Yüksek Doğruluk | %99 | %99 | %99 |
| Maksimum Şarj Verimliliği | %97 | %97 | %97 |
| Şarj Kontrol Modu | Multi-stage (MPPT, Boost, Compensation, Variable) | Multi-stage (MPPT, Boost, Compensation, Variable) | Multi-stage (MPPT, Boost, Compensation, Variable) |
| Eşitleme Şarj Voltajı | 14.6V/29.2V/43.8V/58.4V | 14.6V/29.2V/43.8V/58.4V | 14.6V/29.2V/43.8V/58.4V |
| Boost Şarj Voltajı | 14.4V/28.8V/43.2V/57.6V | 14.4V/28.8V/43.2V/57.6V | 14.4V/28.8V/43.2V/57.6V |
| Değişken Şarj Voltajı | 13.8V/27.6V/41.4V/55.2V | 13.8V/27.6V/41.4V/55.2V | 13.8V/27.6V/41.4V/55.2V |
| Kesilme Düşük Voltajı | 10.8V/21.6V/32.4V/43.2V | 10.8V/21.6V/32.4V/43.2V | 10.8V/21.6V/32.4V/43.2V |
| Yeniden Bağlanma Düşük Voltajı | 12.6V/25.2V/37.8V/50.4V | 12.6V/25.2V/37.8V/50.4V | 12.6V/25.2V/37.8V/50.4V |
| Kendi Tüketimi | <35mA (48V) | <35mA (48V) | <35mA (48V) |
| Yük Kontrol Modu | Normal, Işık kontrolü, Işık ve Zamanlama Kontrolü, Arka Işık Kontrolü | Normal, Işık kontrolü, Işık ve Zamanlama Kontrolü, Arka Işık Kontrolü | Normal, Işık kontrolü, Işık ve Zamanlama Kontrolü, Arka Işık Kontrolü |
| Işık Kontrol Voltajı | 5V/10V/15V/20V | 5V/10V/15V/20V | 5V/10V/15V/20V |
| Ara yüz | Renkli LCD ile arka ışık, 3 tuş | Renkli LCD ile arka ışık, 3 tuş | Renkli LCD ile arka ışık, 3 tuş |
| Soğutma Modu | Alüminyum alaşımlı ısı emici ve soğutma fanı | Alüminyum alaşımlı ısı emici ve soğutma fanı | Alüminyum alaşımlı ısı emici ve soğutma fanı |
| Kablo | Yüksek akım bakır terminal <25mm² (3AWG) | Yüksek akım bakır terminal <25mm² (3AWG) | Yüksek akım bakır terminal <25mm² (3AWG) |
| Sıcaklık Probu | 10K, 3m hat uzunluğu | 10K, 3m hat uzunluğu | 10K, 3m hat uzunluğu |
| Çalışma Sıcaklığı | -20~+55°C | -20~+55°C | -20~+55°C |
| Depolama Sıcaklığı | -30~+80°C | -30~+80°C | -30~+80°C |
| Bağıl Nem | %10-90, Yoğuşmasız | %10-90, Yoğuşmasız | %10-90, Yoğuşmasız |
| Topraklama | Pozitif Topraklama | Pozitif Topraklama | Pozitif Topraklama |
| İletişim Modu | RS485, RJ45 port | RS485, RJ45 port | RS485, RJ45 port |
| Boyut (mm) | 268*220*95 | 340*240*108 | 340*240*108 |
| Net Ağırlık (kg) | 3.5 | 4.7 | 4.7 |
