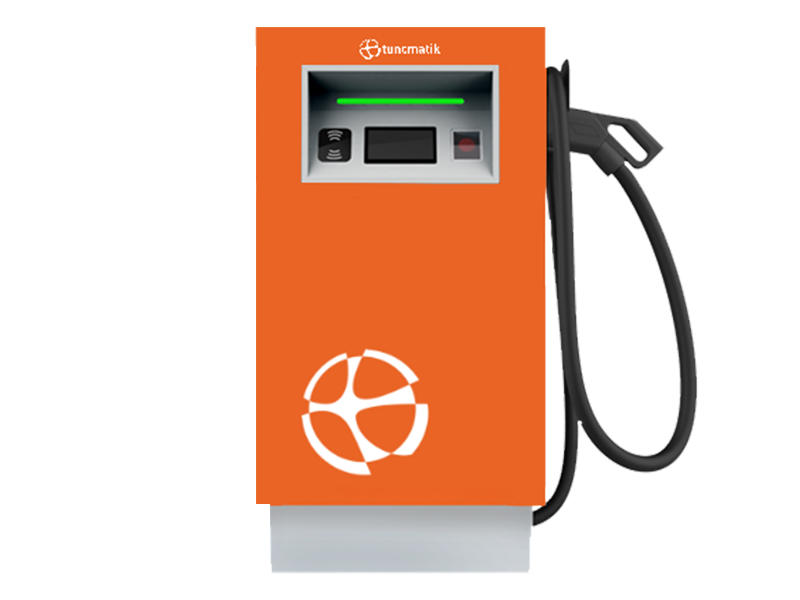

Tunçmatik Mini DC Charger 30 kW Elektrikli Araç Şarj İstasyonu Genel Özellikleri
Tuncmatik Mini DC Charger hızlı şarj cihazı, elektrik altyapısının yetersiz olduğu bölgelerde DC hızlı şarj olanağı sunar. Normal AC şarj cihazlarına kıyasla (araç içi şarj cihazlarına bağlı olarak) 30 kW modelleri 4 kat daha hızlı şarj imkanı sunarken, 60 kW modelleri 8 kat daha hızlı şarj olanağı sağlar. Bu sayede altyapısı 180 kW gibi büyük cihazlar için yetersiz olan bölgeler için etkili bir çözümdür. Tuncmatik Mini DC Charger, elektrikli araç sürücülerinin mümkün olan en kısa sürede yola devam etmelerini sağlayan hızlı şarj olanağı sunar. Bu özelliği sayesinde kısa süreli durak noktaları, otoyol dinlenme alanları ve benzin istasyonları için mükemmel bir tercih haline gelmiştir.
Diğer özellikler:
• IP54 koruma standardına sahip, IK10 dayanıklılığında muhafaza ve IK8 sertifikalı dokunmatik ekran
• Uzaktan yazılım güncelleme yeteneği
• Uzaktan teşhis fonksiyonu, veri toplama ve analiz süreçlerini kolaylaştırır
• Standart şarj kapasitesi 300A'a kadar
• Standart çıkış voltaj aralığı 200-1000VDC
• Standart CCS2 şarj soketi (opsiyonel olarak CCS1 ve CHAdeMO soketi seçeneği)
• QR Kodu ve RFID ile kolay ödeme imkanı
• GSM, 3G, 4G, LTE ve Ethernet (RJ45) bağlantı seçenekleri
• OCPP 1.6J ile iletişim protokolü
• Entegre edilmiş gerilim düşürme özelliği
• Topraklama hatası dahil DC kaçak koruması
Kullanım Alanları:
Evler, Apartmanlar, Villalar, Araç filoları, Halka açık şarj istasyonları, Alışveriş Merkezleri (AVM), Otoparklar, Benzin istasyonları, Eğlence merkezleri, Otoyol dinlenme tesisleri, Kısa süreli durak noktaları, İş Merkezleri, Siteler, Üniversite Kampüsleri
Tunçmatik Mini DC Charger 30 kW Elektrikli Araç Şarj İstasyonu Teknik Özellikleri
Tunçmatik Mini DC Charger 30 kW Elektrikli Araç Şarj İstasyonu Giriş Özellikleri
|
Faz | 3P + N + PE |
|
AC Giriş Gücü | 33 kVA / 48A @400V 50Hz |
|
Voltaj Aralığı | 400 VAC veya 380 VAC ±10% |
|
Frekans | 50 / 60 Hz |
|
THDi | ≤ %5 |
|
Şebeke | TN-S. TN-C, TN-C-S, TT (harici RCD gerekli) |
Çıkış Özellikleri
|
Güç Faktörü | ≥ 0.98 |
|
DC Çıkış Voltajı | 200-1000 VDC |
|
Verim | ≥ %93 |
|
Maks. Akım (CCS Kabloları) | 80A |
|
Maks. Akım (CHAdeMO Kabloları) | 60A |
|
Hazırda Bekleme Gücü | < 35W |
|
Ön Şarj Akımı | < 1A |
|
Ani Akım | < 55A |
|
Kaçak Akım | 0.8 mA |
SOKET VE KABLO
|
Soket Türü | CCS2 (CCS1 & CHAdeMO opsiyonel), Tek Soket |
|
Desteklenen Araç Sayısı | 1 |
|
Kablo Uzunluğu | 5m ( Opsiyonel 6-7m ) |
SİSTEM ÖZELLİKLERİ
|
Enerji Ölçümü | Gelir hesaplayan enerji ölçer |
|
Koruma | Aşırı akım, aşırı gerilim, düşük voltaj, entegre aşırı gerilim koruması, topraklama hatası DC kaçak koruması dahil |
|
Aşırı Gerilim Kategorisi | Type II |
|
Acil Durum Butonu | Evet |
|
Hücresel Haberleşme | GSM, 4G, (Opsiyonel LTE) |
|
Haberleşme Protokolü | OCPP 1.6J |
|
Kullanıcı Doğrulama | RFID, QR kodu |
|
RFID Okuyucu | ISO/IEC 14443 A/B Mifare RFID okuyucu |
|
Kullanıcı Arayüzü | 7” Dokunmatik LCD Ekran |
BOYUTLAR & AĞIRLIK
|
G x D x Y (mm) | 660 x 218 x 1250 |
|
Ağırlık (kg) | 80 |
ÇEVRESEL
|
Çalışma Sıcaklığı | -35 °C - 55 °C |
|
Depolama Sıcaklığı | -40 °C - 70 °C |
|
Nem | < 95% (Yoğuşmasız) |
|
Çalışma Yüksekliği | 2000 metreye kadar |
|
Gürültü Seviyesi | <50 dB |
STANDARTLAR
|
Kodlama ve Standartlar | IEC61851-1 ed 3, IEC61851-23 ed 1, IEC61851-24 ed 1, IEC62196-2, IEC62196-2, IEC62196-3 |
|
Elektrikli Araç ile Haberleşme | DIN70121, ISO/IEC 15118 ed 1, CHAdeMO 1.2 |
|
Elektromanyetik Uyumluluk | EN 61000-6-3 |
