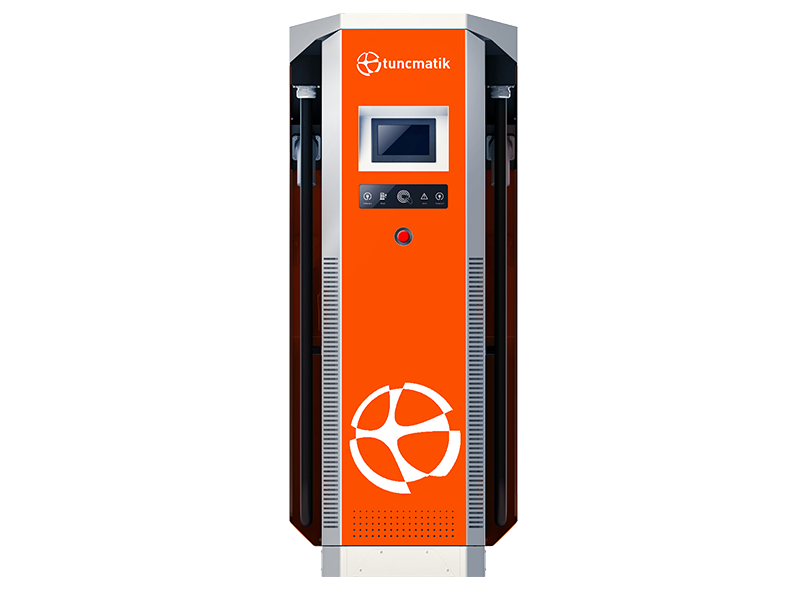

Tunçmatik Pro Charger 90 kW Elektrikli Araç Şarj İstasyonu Genel Özellikleri
Tunçmatik PRO DC Charger hızlı şarj istasyonu, bir veya iki aracı hızlı bir şekilde şarj etme yeteneği ile kullanıcıların araçlarını kolayca şarj etmelerini ve ödemelerini gerçekleştirmelerini sağlayan, istenilen güç kapasitesine kadar ayarlanabilen özelliklere sahiptir. Bu özellikleri sayesinde güç paylaşımı ile yoğun bölgelerde tercih edilen bir çözüm sunar. Tamamen modüler tasarıma sahip olan Tunçmatik PRO DC Charger, kontrol sistemi, güç kaynağı sistemi, dağıtılmış güç sistemi ve güç faktörü sistemi gibi unsurları içerir. Bu sayede elektrikli araç sürücülerinin en kısa sürede yola dönmeleri sağlanır. PRO DC Charger sorunsuz bir kullanıcı deneyimi sunarken, ECO enerji tasarrufu modu ile araç şarjı tamamlandığında istasyon uyku moduna geçer (tüketim <5W), fakat soket başka bir araca bağlıysa şarj işlemine devam eder. Bu sayede güç verimli bir şekilde kullanılır. Bu hızlı şarj istasyonu, kısa durak noktaları, otoyol dinlenme alanları ve benzin istasyonları gibi yerler için mükemmel bir seçenektir. Dahili düşük gürültülü fanlar sayesinde sessiz çalışma sağlanır ve değiştirilebilir filtresi ile kolay bakım imkanı sunar, böylece yerleşim bölgelerinde rahat ve sessiz bir kullanım sağlar.
Diğer özellikler:
• IP54 koruma standardıyla korunan kasası, IK10 dayanıklılığında muhafaza ve IK8 sertifikalı dokunmatik ekran
• Uzaktan yazılım güncelleme yeteneği
• Uzaktan teşhis fonksiyonu, veri toplama ve analiz süreçlerini kolaylaştırır
• İsteğe bağlı olarak 300A'ya kadar şarj kablosu kapasitesi
• 200-1000VDC arasında çıkış voltaj aralığı
• Standart CCS2 şarj soketi (opsiyonel olarak CCS1 ve CHAdeMO soketi seçeneği)
• QR Kodu ve RFID ile kolay ödeme imkanı
• LTE, 4G ve GSM ile iletişim
• OCPP 1.6J iletişim protokolü
• Entegre edilmiş gerilim düşürme özelliği
• Topraklama hatası dahil DC kaçak koruması
• Kapı açılma koruması
Kullanım Alanları:
Araç filoları, Halka açık şarj istasyonları, Alışveriş Merkezleri (AVM), Otoparklar, Benzin istasyonları
Tunçmatik Pro Charger 90 kW Elektrikli Araç Şarj İstasyonu Teknik Özellikleri
Tunçmatik Pro Charger 90 kW Elektrikli Araç Şarj İstasyonu Giriş Özellikleri
|
| Faz | 3P+N+PE |
|
| AC Giriş Gücü | 60 kW'da 93A 64kVA @400V 50Hz; 90 kW'da 139A 96kVA @400V 50Hz; 120 kW'da 185A 128kVA @400V 50Hz; 180 kW'da 278A 192kVA @400V 50Hz |
|
| Voltaj Aralığı | 400VAC veya 380 VAC ±%10 |
|
| Frekans | 50/60Hz |
|
| THDi | ≤%5 |
|
| Şebeke | TN-S, TN-C, TN-C-S, TT (harici RCD gerekir) |
ÇIKIŞ Özellikleri
|
| Güç Faktörü | ≥0.99 |
|
| DC Çıkış Voltajı | 200-1000 VDC |
|
| Verim | %94'e kadar (180 kW'da %95'e kadar) |
|
| Maksimum Akım (CCS Kabloları) | 60 kW'da 150A; 90 kW'da 150A (opsiyonel 200A); 120 kW'da 200A; 180 kW'da 200A (opsiyonel 300A) |
|
| Maksimum Akım (CHAdeMO Kabloları) | 60 kW'da 125A; 90 kW'da 125A; 120 kW'da 125A (opsiyonel 200A); 180 kW'da 125A (opsiyonel 200A) |
|
| Hazırda Bekleme Güçü | <35W |
|
| Ön Şarj Akımı | <1A |
|
| Ani Akım | <100A |
|
| Kaçak Akım | 0.8 mA |
SOKET VE KABLO
|
| Soket Opsiyonu | CCS2 (opsiyonel CCS1 veya CHAdeMO) |
|
| Desteklenen Araç Sayısı | 2 |
|
| Kablo Uzunluğu | 5m (Opsiyonel 6/7m) |
SİSTEM ÖZELLİKLERİ
|
| Enerji Ölçümü | DC çıkışı için sayaç (AC girişi opsiyonel) |
|
| Koruma | Aşırı akım, Aşırı gerilim, Düşük voltaj, Topraklama hatası DC kaçak koruması dahil, Entegre aşırı gerilim koruması, kapı açma koruması |
|
| Aşırı Gerilim Kategorisi | Type II |
|
| Acil Durum Butonu | Evet |
|
| Hücresel Haberleşme | GSM, 4G, LTE |
|
| Bağlantı | 4G/3G/Ethernet (RJ45) ile internet erişimi |
|
| Haberleşme Protokolü | OCPP 1.6J |
|
| Kullanıcı Doğrulama | RFID, QR Kodu |
|
| RFID Okuyucu | ISO/IEC 14443 A/B Mifare RFID okuyucu |
|
| Kullanıcı Arayüzü | 7" Dokunmatik LCD Ekran |
BOYUTLAR & AĞIRLIK
|
| G x D x Y (mm) | 740 x 750 x 1830 |
|
| Ağırlık | 60 kW 295kg; 90 kW 335kg; 120 kW 355kg; 180 kW 395kg |
ÇEVRESEL
|
| Çalışma Sıcaklığı | -35°C - 55°C |
|
| Nem | <%95 (Yoğuşmasız) |
|
| Depolama Sıcaklığı | -40°C - 70°C |
|
| Çalışma Yüksekliği | 2000 metreye kadar |
STANDARTLAR
|
| Şarj Sistemi Standartları | IEC 61851-1 ed 3, IEC 61851-21-2 ed 1, IEC 61851-23 ed 1, IEC 61851-24 ed 1, IEC 62196-2, IEC 62196-3, IEC 61000 |
|
| Elektrikli Araç İle Haberleşme | DIN 70121, ISO/IEC 15118 ed 1, CHAdeMO 1.2 |
|
| Elektromanyetik Uyumluluk | EN 61000-6-3 |
|
| | |
